校正事例

各種流量計の流量校正

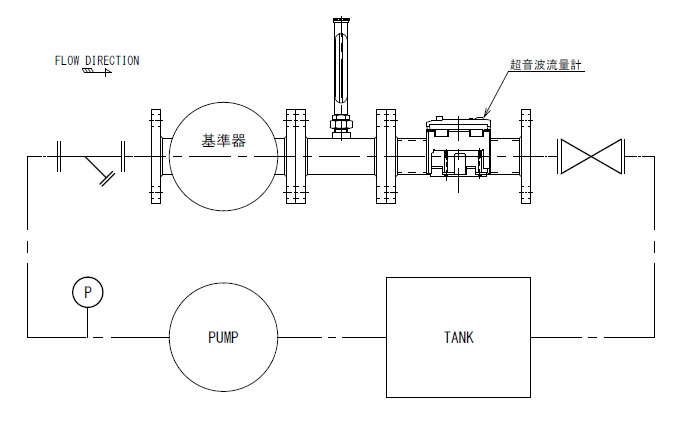

超音波流量計

近年、特に需要の高い「クランプオン式超音波流量計」に対し、弊社では様々な流体、流量レンジでの実績があります。不調・不安などがあれば、まずはご相談ください！

その他流量計

超音波流量計、面積流量計（浮き子式流量計、フローメータ等）、差圧流量計（オリフィス流量計、ダイヤフラム流量計等）、タービン流量計（パドル式流量計、羽根車式流量計等）、電磁流量計、コリオリ流量計、熱式流量計、カルマン渦流量計など、弊社では様々な流量計の校正が可能です。

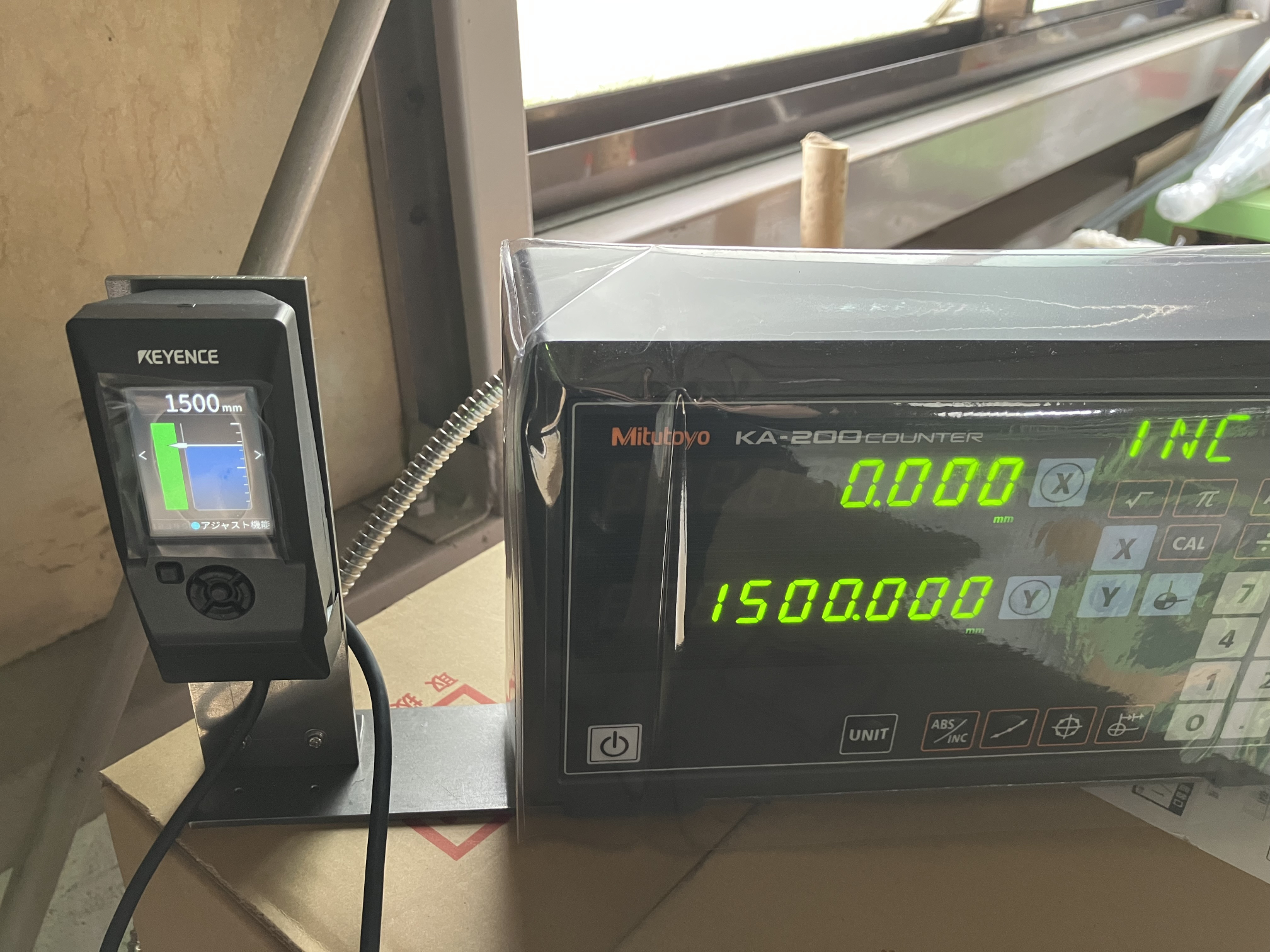

レベル計の校正

レーダー式レベル計

産業における自動化プロセスにおいて、小型容器や、大型貯蔵タンクなどでレベル計の需要は高く、弊社でも校正が可能です。ここでは、レーダー式レベル計を例に出しています。

その他

非接触式以外にも対応可能なレベル計はございますので、まずはご相談ください！

設備一覧

水を用いた流量計校正設備

口径8A～100Aに対応、様々な流量計の校正を行ってきた実績があります。

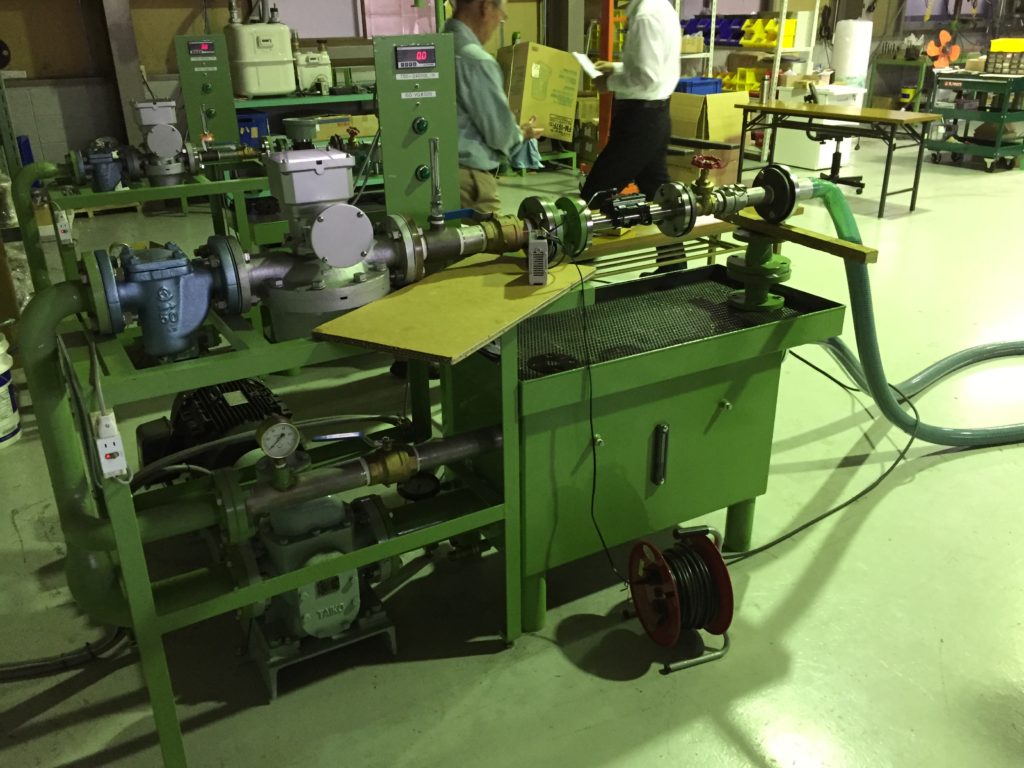

油を用いた流量計校正設備

口径8A～50Aに対応、こちらも様々な流量計の校正を行ってきた実績があります。

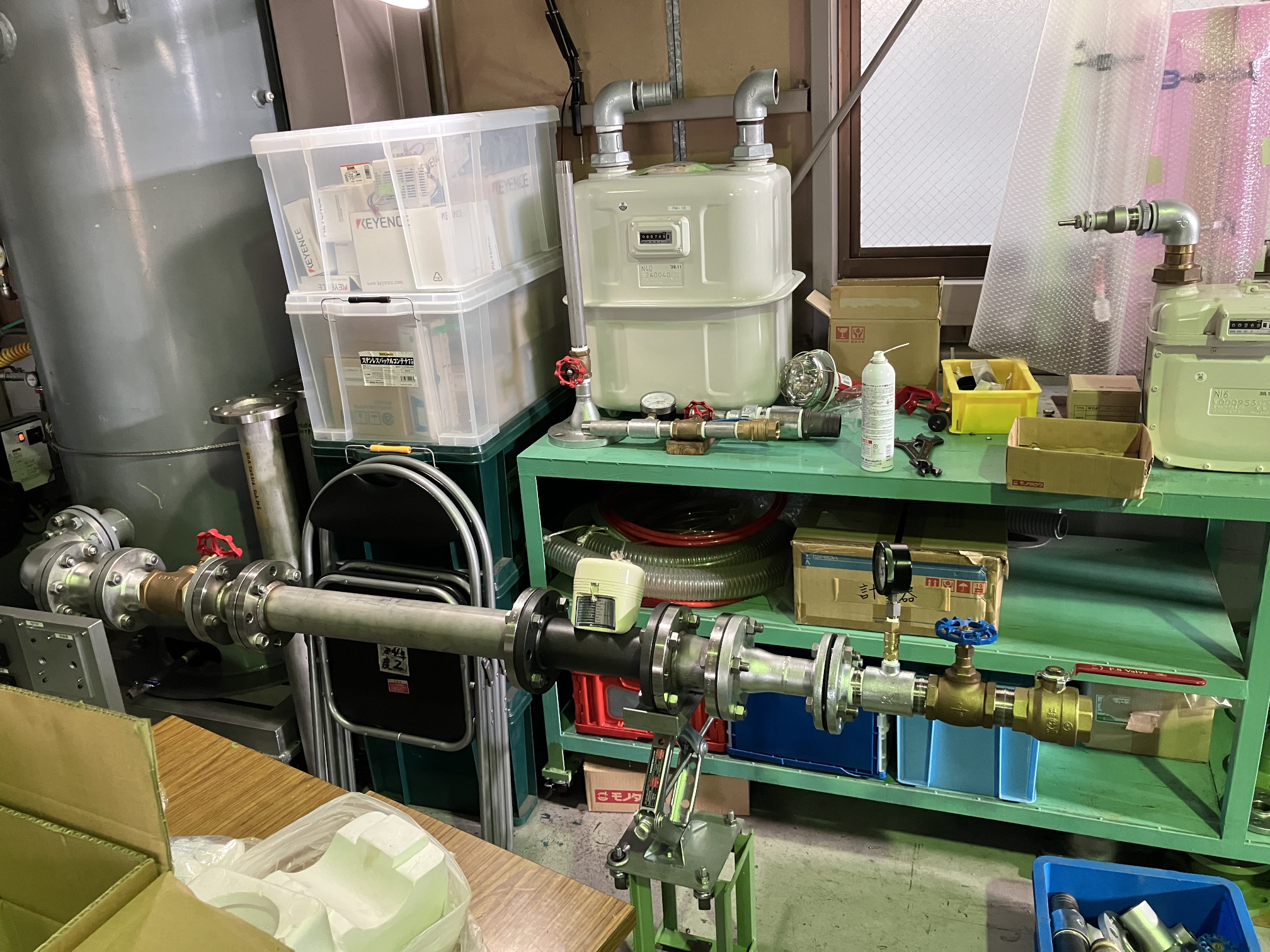

気体を用いた流量計校正設備

口径8A～125Aに対応、こちらも様々な流量計の校正を行ってきた実績があります。

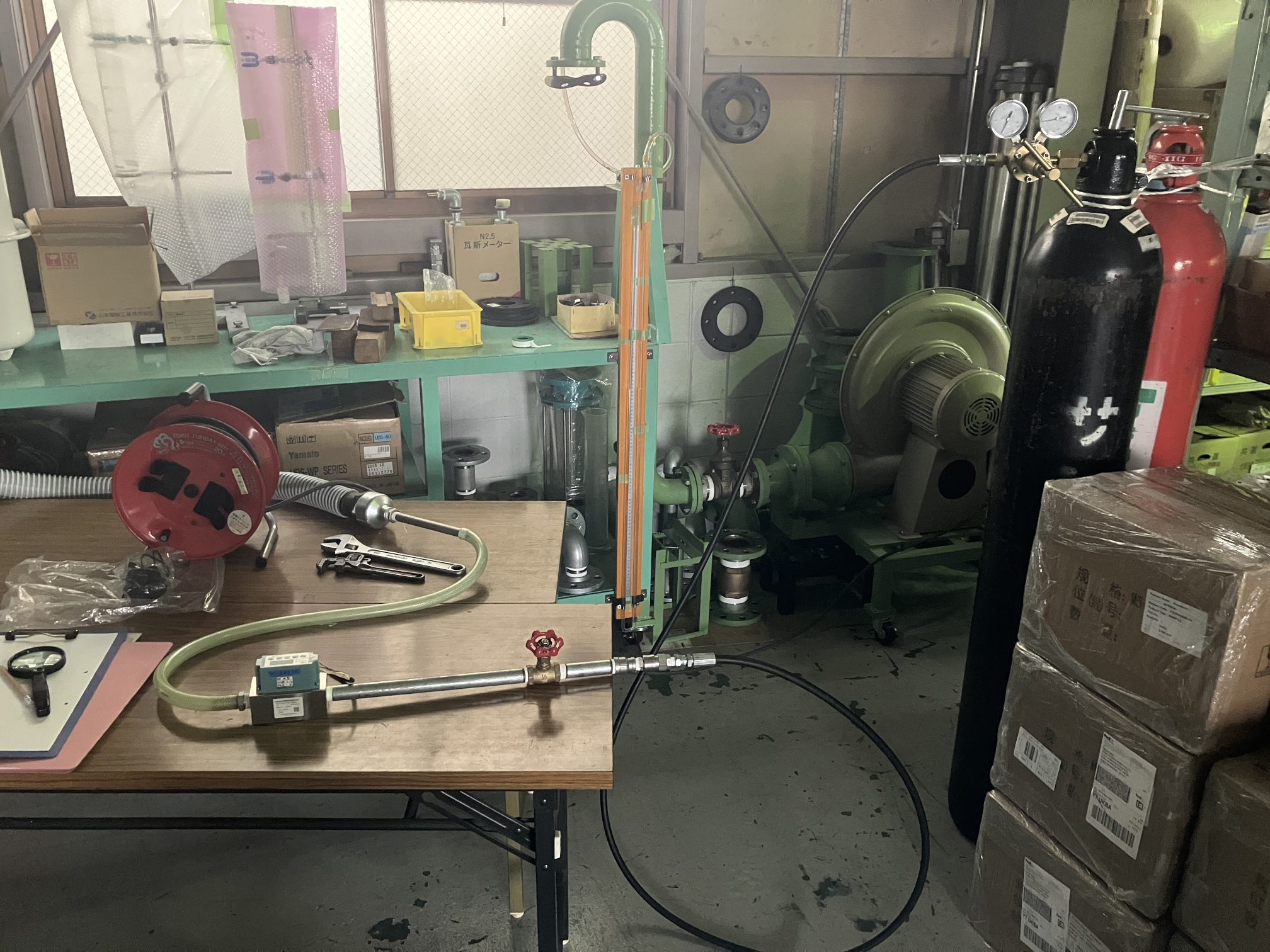

ガスボンベを用いた流量計校正設備

各種気体のガスボンベから直接流体を取り出し計測を行います。8A以下の微小流量での実績もございます。

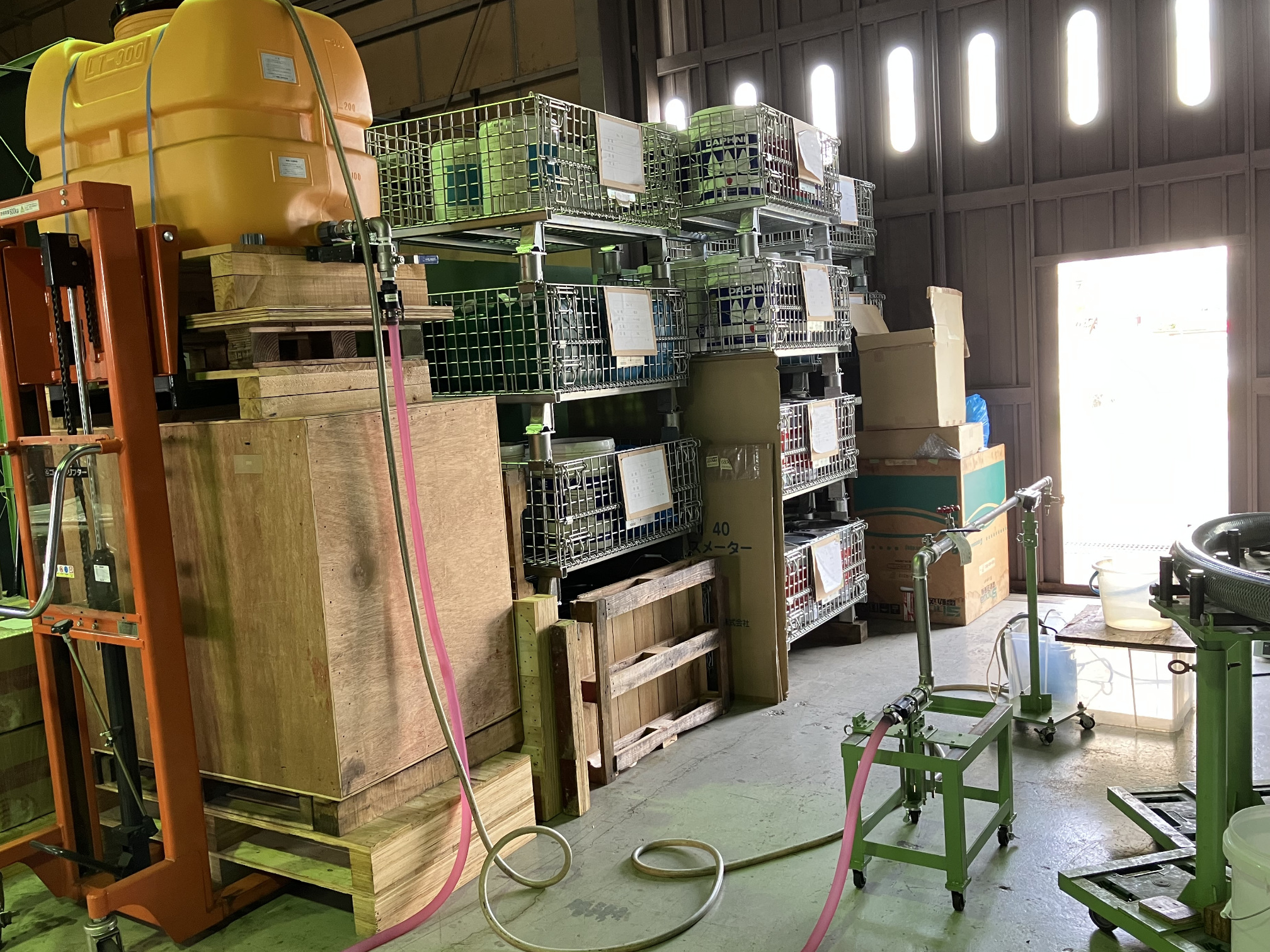

高架水槽装置

水槽から重力で送水する装置です。ポンプ使用時と比べ、特に微小流量時に脈動を抑えた流量計測が可能であり、様々な流体に対応が可能となります。

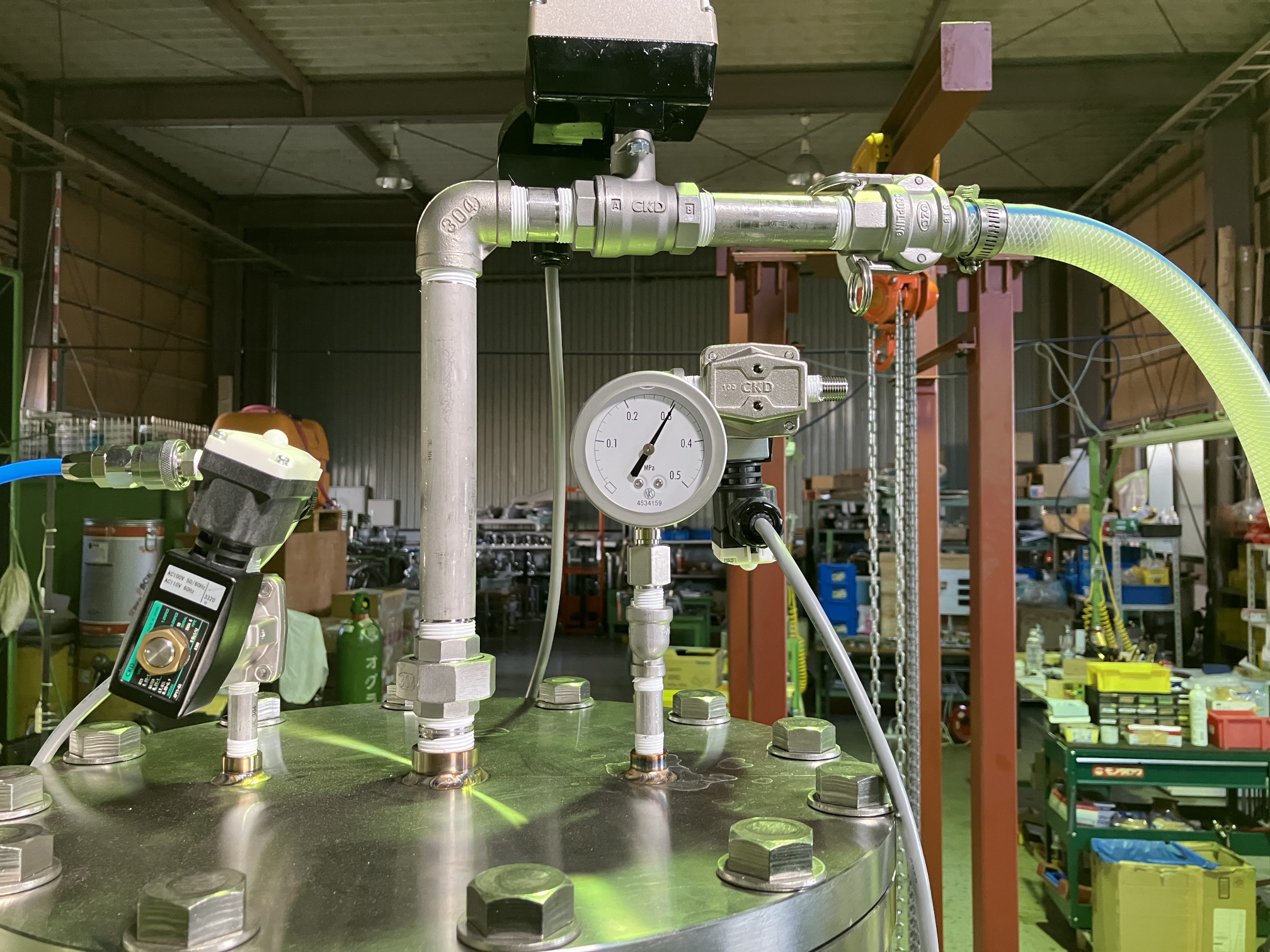

液体圧送装置

圧力制御により、液体を一定圧にて微小流量計測する際に用いる装置です。これにより、脈動を抑えた流量計測が可能となります。

微圧制御装置

流体以外にも、微圧制御を行う装置もございます。ここまでに記載の設備は一例であり、現在も設備の拡充を行っております。

諸元

流体計測範囲	A. 気体（0℃，1atm） 0　～　5m3/min（ntp）口径　～　125A B. 液体（水の場合） 0　～　80m3/hr 口径　～　100A C. 液体（水以外の場合） 0　～　24m3/hr 口径　～　50A 条件により範囲外でも計測可能な場合もございます。まずはご相談ください。
計測流体	A. 気体　　1）空気　2）酸素　3）窒素　4）アルゴン　5）ヘリウム　6）その他 B. 液体　　1）純水　2）清水　3）工業用水　4）一般鉱物油　5）化学薬品（トルエン，キシレン，酢酸エチル、シリコンオイル等）　6）その他ご支給頂いた流体を用いた校正も可能です。上記にないものも、まずはご相談ください。

流体計測範囲

A. 気体（0℃，1atm）
0　～　5m3/min（ntp）
口径　～　125A
B. 液体（水の場合）
0　～　80m3/hr
口径　～　100A
C. 液体（水以外の場合）
0　～　24m3/hr
口径　～　50A
条件により範囲外でも計測可能な場合もございます。まずはご相談ください。

計測流体

A. 気体　　1）空気　2）酸素　3）窒素　4）アルゴン　5）ヘリウム　6）その他
B. 液体　　1）純水　2）清水　3）工業用水　4）一般鉱物油　5）化学薬品（トルエン，キシレン，酢酸エチル、シリコンオイル等）　6）その他
ご支給頂いた流体を用いた校正も可能です。
上記にないものも、まずはご相談ください。

校正における定義・成果物

校正（calibration）とは	校正（calibration）とは、JIS Z 8103.2000のJIS計測用語の定義では、『計器又は測定系の示す値若しくは実量器又は標準物質の表す値と、標準によって実現される値との間の関係を確定する一連の作業。備考：校正には、計器を調整して誤差を修正することは含まない。』と定義している。
提出図書	1）トレ－サビリティ－体系図 2）校正証明書 3）検査成績書弊社の流量校正を実施する基準器は全て、トレ－サビリティー体系図に基づいた校正証明書を発行します。
